Забавные испытания холодильников в лабораториях Либхер


Данная статья написана под впечатлением от просмотра роликов об испытаниях холодильника с биофрешь-зоной.

Испытание аппаратуры вообще говоря является нетривиальной задачей. Именно поэтому во многих сферах техники испытаниям и обеспечению надежности уделяется большое внимание.

Принципы, подходы к испытаниям надежности хорошо разработаны. Любой разработчик должен быть осведомлён об этих принципах. Иначе его смело можно причислять к дилетантам.

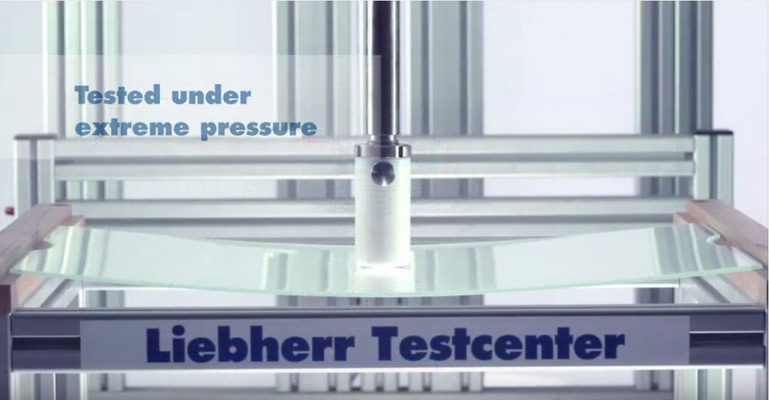

стеклянная полка на испытательном стендеОсновной подход в том, что испытания проводят на самой тяжёлой грани предполагаемых условий эксплуатации. А чтобы быстрее выявить возможные проблемы, в условиях гораздо более тяжёлых. При слишком высокой температуре, влажности, вибрации и так далее. При слишком высоком или слишком низком напряжении питания. При разрушающих внешних факторах. Например, имитируя скачки в сети питания, сигнальных линиях, электромагнитных наводках. Одной из важных областей являются переходные нагрузки. Например, переходы между режимами эксплуатации, при включении и выключении, при установке в несущие опоры крепления или съеме из них.

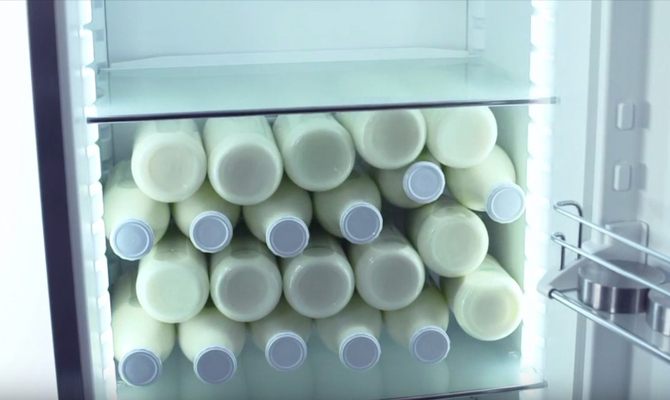

тест прочности 22 бутылки лежат на полке хол-ка Этот подход использован в тестах стеклянных полок. На полку кладут 50 бутылок с кефиром. Понятно, что в реальных условиях такой вес никогда не будет находится на полке. Выглядит впечатляюще. Прогиб стекла под давлением испытательного стенда составляет более 2 см.

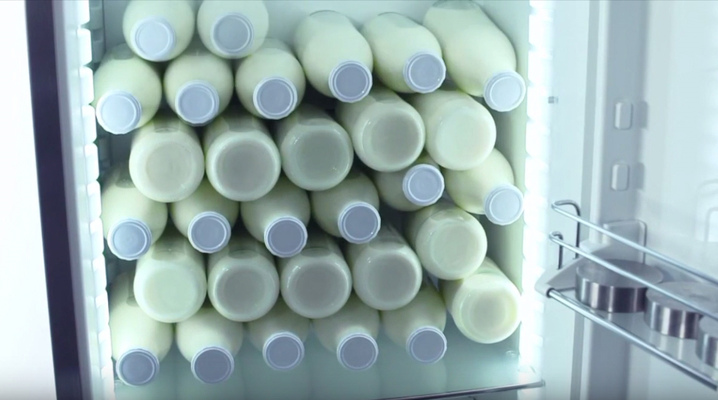

30 бутылок лежат на одной полке хол-ка Сначала положили 20 бутылок. Это примерно 20 кг. Потом убрали верхнюю полку и положили еще десток. Приятно удивляет. В либхерах хорошие крепкие держатели полок - пластиковые боковые полозья на стенах шкафа. Они тоже держат такую нагрузку без проблем.

Какие факторы затрудняют работу холодильника? Их нужно усилить и провести испытания в таких условиях.

Для выдвижных овощных ящиков это пыль, перекосы, хрупкость пластика, увеличение хрупкости со временем.

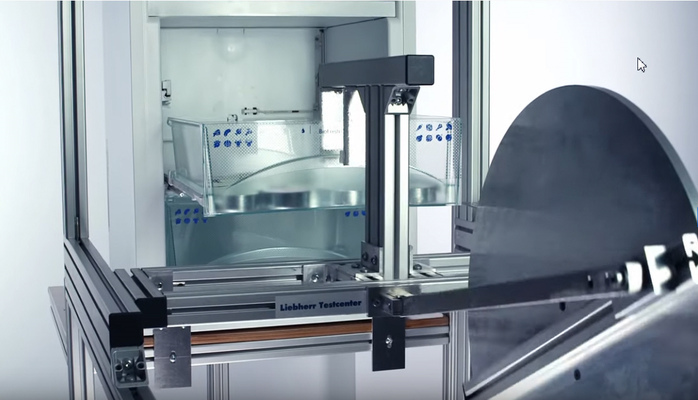

тест 3: робот выдвигает ящик биофрешь в холодильнике Не такая радужная картина в следующем испытании. Что мы видим в тесте? Робот аккуратно тянет ящик ровно за серединку. Увеличение веса внутри ящика приложено равномерно по площади дна. Направляющие имеют шариковый линейный подшипник. Ящик нагружает этот подшипник, а также крепления к стенам. Подшипник выдерживает гораздо большую нагрузку чем предложенная. То есть степень покрытия этого теста мала. Честно говоря, вообще непонятно что тестирует данная установка? Работа выдвижного крепления ящика в чистоте лаборатории при аккуратно приложенном усилии ровно посередине ящика?

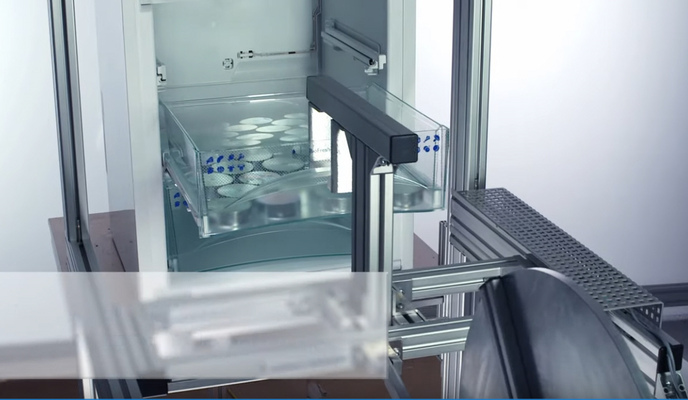

овощной ящик холодильника наполнен испытательным грузом равномерноПросмотр второго теста создает ощущение безграмотности создателей. Безграмотность маркетологов понятна, однако ее невольно проецируешь на инженерный состав.

В жизни много раз видел трещины в ящиках. Когда перегруженный ящик берут неаккуратно и одна из стенок испытывает большие деформации. Поломанные края пластиковых опор на направляющие. Заедание направляющих, из-за попадания грязи (промыть их весьма трудно). Плохое движение ящика, если брать за угол, плохое движение если ящик тянуть (не посередине, а) за край. Хорошо нагруженный ящик вынимать вообще страшно. Его аккуратно нужно взять за ручки, вынимать без перекосов, внимательно распределяя усилие поровну между двумя ручками. А лучше взять снизу двумя руками, оперев на локти по всей длине, но тогда не удобно ставить на поверхность.

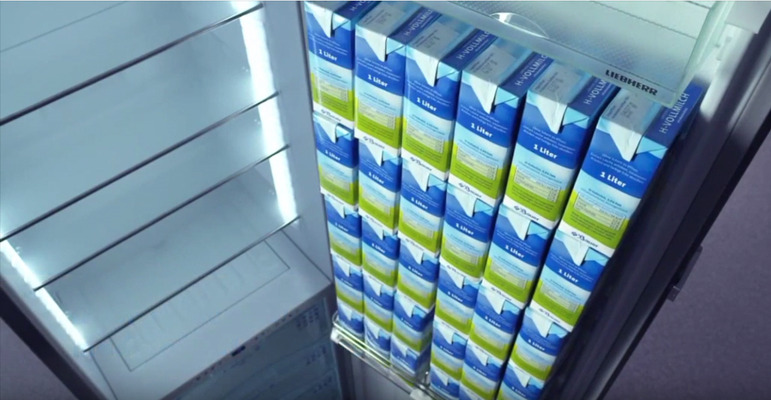

тест 4: 30 пакетов молока нагружены на один балкончик холодильной двери Снова красивый тест с пакетами молока в двери холодильника. Выглядит отлично. Опять же, не раз видел провисшие крепления дверей. Когда дверь цепляет за опору настолько, что закрывать ее приходится с усилием.
