Краткие отчеты по внедренным грузовым лифтам-подъемникам с особенностями в технических решениях и конструкции

Пятиэтажный двухскоростной грузовой лифт-
подъемник в торговом центре г.Железнодорожный.

этажный пульт управления (грузовой лифт производства ABC-Lab-Москва управления грузовым лифтом (производство ABC-Lab-Москва)
Пульт управления грузовым лифтом на каждом этаже Щит управления с использованием электронного контроллера лифта очень компактен

Требования заказчика:

  • 5 этажей
  • достаточная скорость
  • точная остановка
  • несколько удаленное машинное помещение

Отсутствие достаточного места для установки электродвигателя в верхней части здания (да и в нижней тоже), привело к выбору гидравлического привода для лифта-подъемника.

Гидравлическая станция (движитель, силовая установка подъемника в данном случае) была размещена в маленьком и непригодном для другого использования помещении. Предложенное решение позволило заказчику сэкономить деньги на монтаже лифта и сохранить полезную площадь в помещении для целевого использования.

Маленькие колеса у грузовых тележек "рокла" требовали высокой точности остановки подъемника на этаже (чтобы тяжело груженую тележку можно было закатить в лифт или выкатить из лифта). С другой стороны, длинный подвес и достаточно высокая скорость движения грузового подъемника затрудняли выполнение этого требования точности. Общее решение в подобном случае - двухскоростной грузовой лифт-подъемник. Вблизи остановки лифт замедляется и точно останавливается на заданном уровне. Частное решение было выполнено с использованием универсального промышленного контроллера. Такой контроллер ABC-Lab разработала и применяет для собственных изделий уже несколько лет (*). Программа управления была написана нашими специалистами и превратила его в контроллер лифта-подъемника.

Применение контроллера позволило:

  • реализовать двухскоростной режим работы лифта
  • выполнять остановку лифта с точностью 3 мм
  • контролировать перегрузку
  • поместить светодиоды индикации положения лифта на каждом этаже

Программа для контроллера (программа управления лифтом) пишется на языке Си (это обычный язык программирования, применяемый в компьютерах). Возможность сделать программу без привлечения сторонних организаций, позволила учесть все нюансы данного лифта (причем, в сжатые сроки и за минимальную цену), что в итоге дало полностью безглючное и надежное управление подъемником.

Двухэтажный лифт-подъемник
для магазина на бул.Яна Райниса

Особенность: лифт для подъема грузов с увеличенным размером платформы. Размеры платформы 2 метра в длину и 1.5 метра в ширину (2000 x 1500 мм). При этом вся максимальная масса грузаиногда может размещаться на одном краю грузовой платформы подъемника.

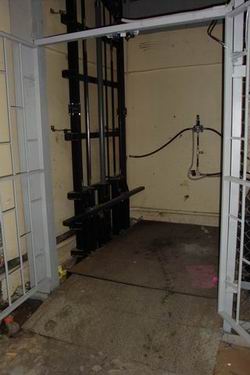

лифт подъемник производства ABC-Lab-Москва лифт-подъемник в магазине (производство ABC-Lab-Москва)
У этого грузового подъемника две одинаковые силовые стойки расположены на длинных сторонах платформы Двери лифта только что покрашены, монтаж почти завершен.

Часто формы складских помещений и (или) уже размещенное оборудование задают трудные формы подъездов к тем местам, где хотелось бы разместить лифт. В обычном случае заказчик должен идти на компромисс между удобством размещения лифта и ограничениями, накладываемыми формой проходов и подъездов. В нашем случае индивидуальные и вариативные решения конструкции лифта (грузового подъемника) позволяют размещать лифт там где нужно (где хотелось бы заказчику), подбирая (или при необходимости изменяя) вариант конструкции лифта, так чтобы вписаться в рамки помещения.

Итоговые характеристики изделия:

  • короткая дистанция от разгрузочной площадки до лифта
  • выход на другую сторону платформы лифта в подвальном этаже
  • большая ширина платформы - 2 метра
  • пологий въездной пандус

специально посчитанное техническое решение позволило с успехом выполнить требования заказчика и с успехом запустить в эксплуатацию лифт-подъемник в запланированные сроки.



(*) Использование промышленного контроллера собственного производства позволило достичь беспрецедентной надежности контроллера. Мы не гонимся за его минимальной ценой, поэтому можем поставить электронные компоненты, которые значительно поднимают защищенность и надежность контроллера.
