Плата (модуль) 08196-024RC для холодильников Whirlpool

Назначение: Плата 08196-024RC применяется в хол Whirlpool сериий ARC 4000, 4100, 4111, ARC 4130, 4138, ARC 4170, 4178, ARC 8120 и других (индексы: -IX, -1, -1-IX, AL, -1-AL )

Наши цены: смотри таблицу.
Все цены актуальны на осень 2024 года.

Платы "ПРОШИТЫ", полностью готовы к работе, по принципу "подключил и забыл"

Раздел 5: Запчасти для холодильников > Платы Whirlpool
	Артикул	Цена		примечание	Наличие
		розница	со скидкой
	Плата Whirlpool 08196-024RC (мор.камера внизу)	10550		ARC 4000 4100 и другие	+
	Плата Whirlpool 08196-024RC (морозилка вверху)	10490		ARC 4130 4138, ARC 4170 4178, ARC 8120 и другие	+
скидки по оптовым картам магазинов хол.техники
беспл.консультация: 8 926 6O3-88-37 (Москва) - прямой звонок мастеру

Платы с кодом 08196 применяются в большой серии холодильников:

Эти аппараты имеют примерно одинаковую конструкцию и много общего: ширина 62 см, две камеры, LED-панель управления, в которой три кнопки (RESET,SUPER,TEMP) и 4 светодиода (ALARM и TEMP), подключается кабелем 7 проводов.

Вентилятор - один, на 220 вольт. Находится в морозильной камере и раздувает холодный воздух сразу по двум отделениям. Холодильная камера регулируется механической заслонкой с термобаллоном.

Два датчика температуры, оба находятся в морозилке (1 на испарителе, 1 в воздухе). первый следит за оттайкой, а второй за режимом хранения продуктов.

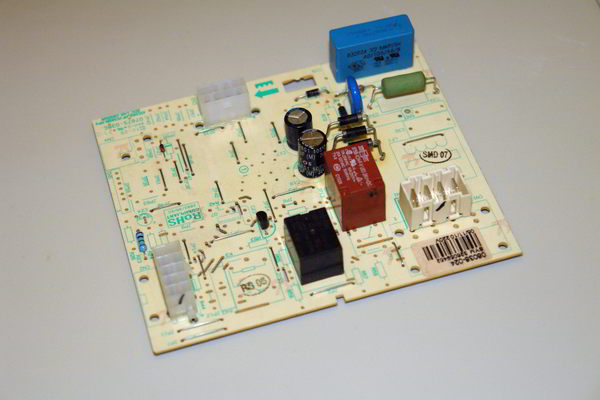

Плата имеет 3 разъема. Первый - силовой 4 клеммы - кабель 220в и компрессор. Второй, 10 пинов - вентилятор, датчики, лампа освещения, ТЭН оттайки. Третий, 8 пинов - панель управления (только 7 из них используются в кабеле)

Уникальный сервис ABC-Lab: Гарантия на плату 6 месяцев. ВСЕМ , без ограничений ! Смотрите полные условия гарантии. Наша гарантия поддержана реальными возможностями: Собственный мастер-электронщик, наличие сервисной документации и всех запчастей. А также платный ремонт. При необходимости, мы сможем отремонтировать любую поломку на этих платах/модулях (2000 - 3000 руб).

Модуль состоит из пластикового корпуса, сетевого фильтра и собственно электронной платы управления. Ни корпус, ни фильтр практически никогда не выходят из строя. Покупая только одну плату, Вы экономите около 1000 руб по сравнению с покупкой модуля целиком.

Заметки для мастеров

Перед тем как установить новый модуль, обратите внимание на характер повреждений старой платы. Если на старой плате есть "взорванные" дорожки, большой перегрев и чернота, то обязательно проверьте замыкания проводки датчиков и вентилятора на корпус холодильника. В более ранних моделях плат вентилятор запускался через симистор. Межвитковое замыкание вентилятора приводило к выходу платы из строя. В более новых вариантах 08196-024RC эта проблема полностью устранена.

Сервисный режим обычно неотъемлемая часть аппаратуры с электронным управлением. Однако, бытовые холодильники имеют довольно бедные функции в этом смысле. В запчастях примерно с 2016 года, СР был модернизирован и расширен и имеет больше функций для диагностики датчиков температуры. Позволяет увидеть текущее сопротивление сенсоров. Помогает найти самую сложную в диагностике поломку - скачки показаний датчиков (запоминает в списке ошибок). Отслеживает слишком длинное и слишком короткое время оттайки no-frost.

Какое поведение холодильника говорит о неисправном модуле (неисправной плате)

В списке сверху стоят поломки, возникающие только по вине платы. Поломки из нижней части списка могут возникакать как из-за запчастей, так и из-за платы.

• ничего не включается вообще, вентилятор, дисплей, компрессор (в некоторых моделях лампочка включена минуя плату - она будет загораться даже при сломанной плате)
• освещение в холод.камере начинает мигать при открытии двери
• негромкий треск со стороны электронного модуля (циклит реле)
• вентилятор работает даже при открытой двери (точно неисправен модуль/плата)
• не включается вентилятор (даже в начальном тесте) - проверить сам вентилятор
• тепловато в морозильном отделении, –6..0 °C (отсутствует обдув)
• тепло в холодильном отделении, +20..+25 °C (опять же, нет обдува)
• срабатывает ALARM по температуре в МК (примерно раз в сутки)
• много талой воды в лотке над компрессором, более 100 грамм (равносильно: накапливается много льда на испарителе)
• накапливается снег на испарителе (нет оттайки)
